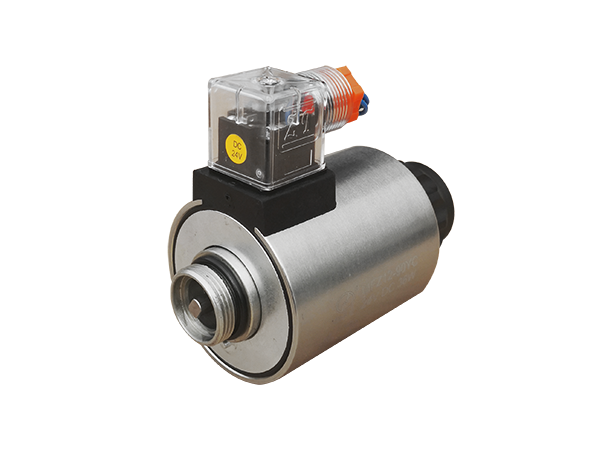

本整電磁鐵簡介
今天來為大家介紹一下本整電磁鐵，提起本整電磁鐵大家也許覺得陌生，但是如果提起交直流閥用電磁鐵，相信不少人都知道，沒錯，本整電磁鐵就是交直流閥用電磁鐵，顧名思義，就是交直流通吃唄，兼容性強，那么有人回問了，為什么這么強?其內部原來是什么。今天我就為大家介紹一下其中的原理。
本整型指交流本機整流型。這種電磁鐵本身帶有半波整流器，可以在直接使用交流電源的同時，具有直流電磁鐵的結構和特性。
1)首先，電源設計，即線圈兩端的電壓。建議使用直流電源，因?yàn)橹绷麟娏骺梢员ＷC次吸力穩定，沒有交變。介于你設計的磁吸力小，可選用5-12V直流電源(電壓越大，反應速度越快)。
2)繞線組材料的選取，如果設計要求繞線組質量輕，則可選擇漆包鋁線。一般情況下，選擇漆包銅線，因?yàn)殂~的電阻率低。
3)考慮繞線組的發熱，繞線組是有電阻的，其發熱功率P=U*U/R(U為電源電壓)。
4)選用橫截面積合適的導線作為繞線組。
5)磁吸力F∝磁感應強度B，而B∝I*N(電流與匝數的乘積)，而I=U/R，且R∝N。
計算公式：B=u*I*N/2;R=ρ*L/S=ρ*π*D*N/S;(u是輪子的磁導率、ρ是導線的電阻率、S是導線的橫截面積、D是線圈的平均直徑≈32mm、N≈0.85*(20-12)*33.5/S、L是導線總長 。
注意：S的單位是平方毫米;ρ的單位是歐姆毫米) 則：B≈0.59*u*S/ρ(可以看出只要繞線區域一定，B與N無關。)
看線圈發熱功率：P=U*U/R∝(S^2);所以導線橫截面積S盡量取小，但S過小會導致磁吸力變化速度慢。
交流電磁鐵與直流電磁鐵在結構與原理上基本一致。
好啦，今天的電磁鐵科普知識就為大家介紹到這里，如果您有什么疑問，歡迎聯系派菲克電磁科技公司。
